Kurzbeschreibung
Herstellung einer rund 2,5 Kilometer langen Gasleitung DN 200 zur Anbindung eines neuen Satelliten-BHKW an eine bestehende Biogasanlage. Ausführung mittels Grabenfräsverfahren und offener Bauweise.
Projektbeschreibung
Im Rahmen der Erweiterung einer bestehenden Biogasanlage in Dasing, Bayern, wurde eine rund 2,5 Kilometer lange Gasleitung DN 200 hergestellt. Ziel des Projekts war die Anbindung eines neu errichteten Satelliten-BHKW zur Versorgung eines neu entstandenen Wärmenetzes.

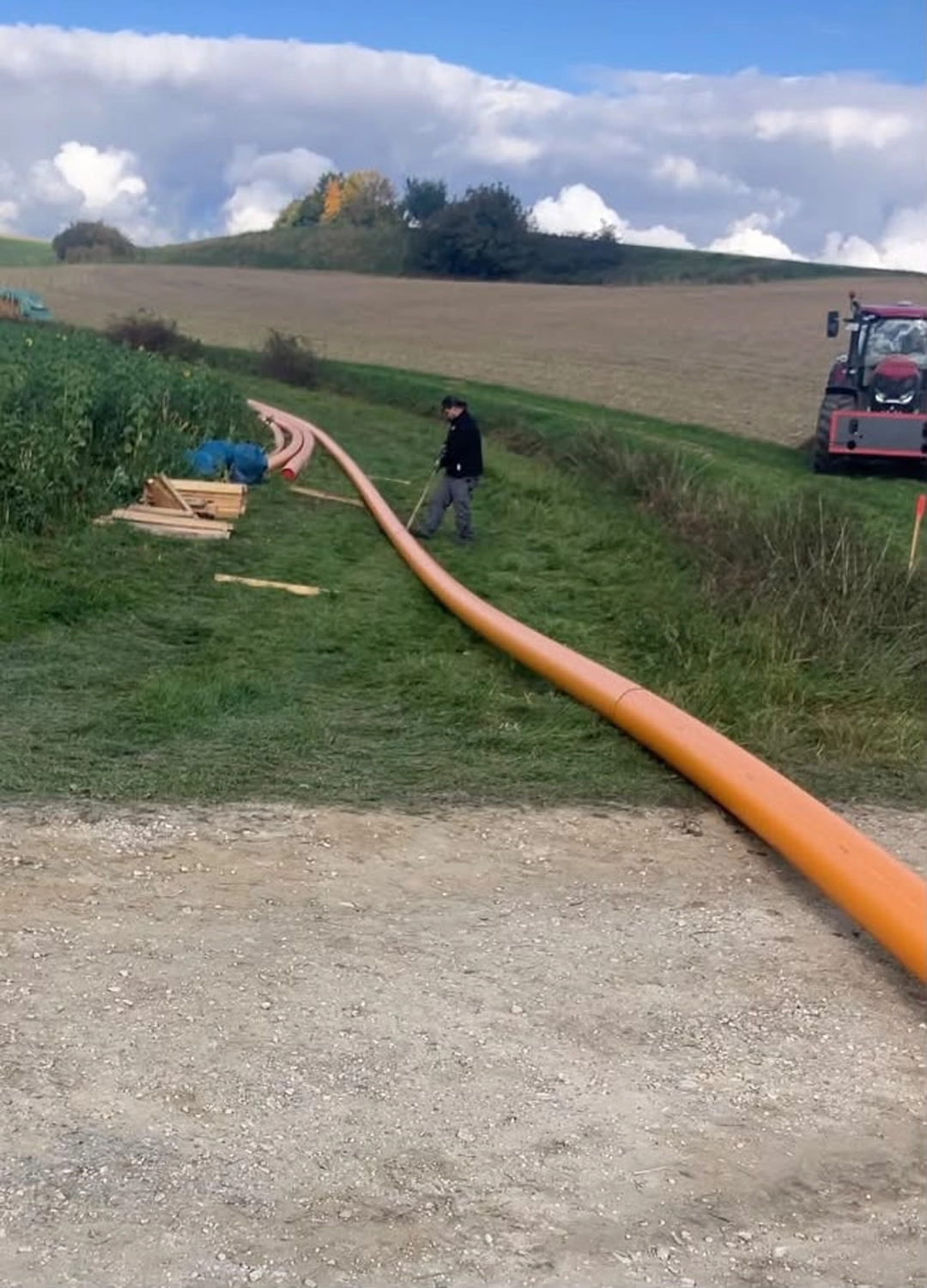

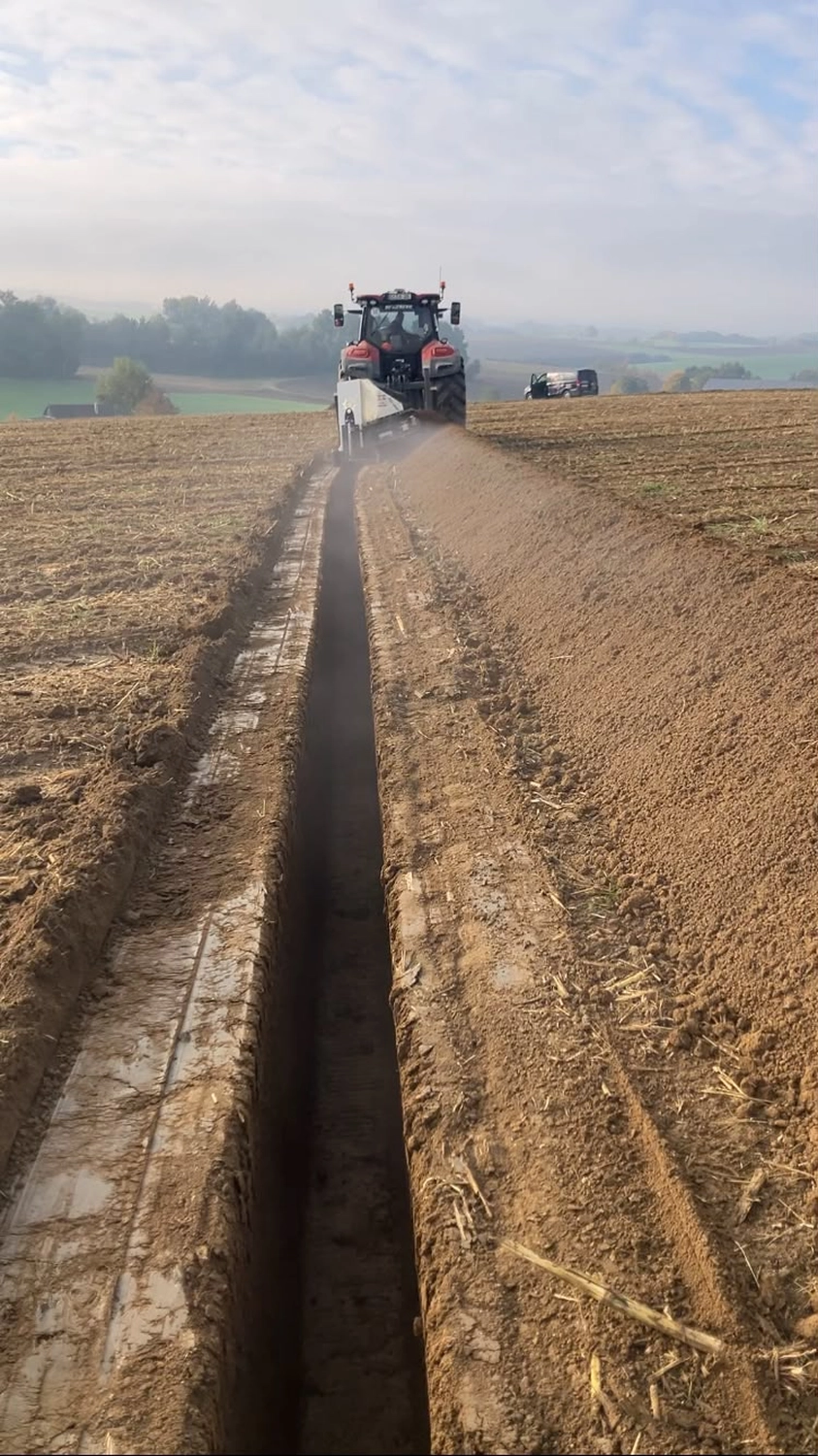

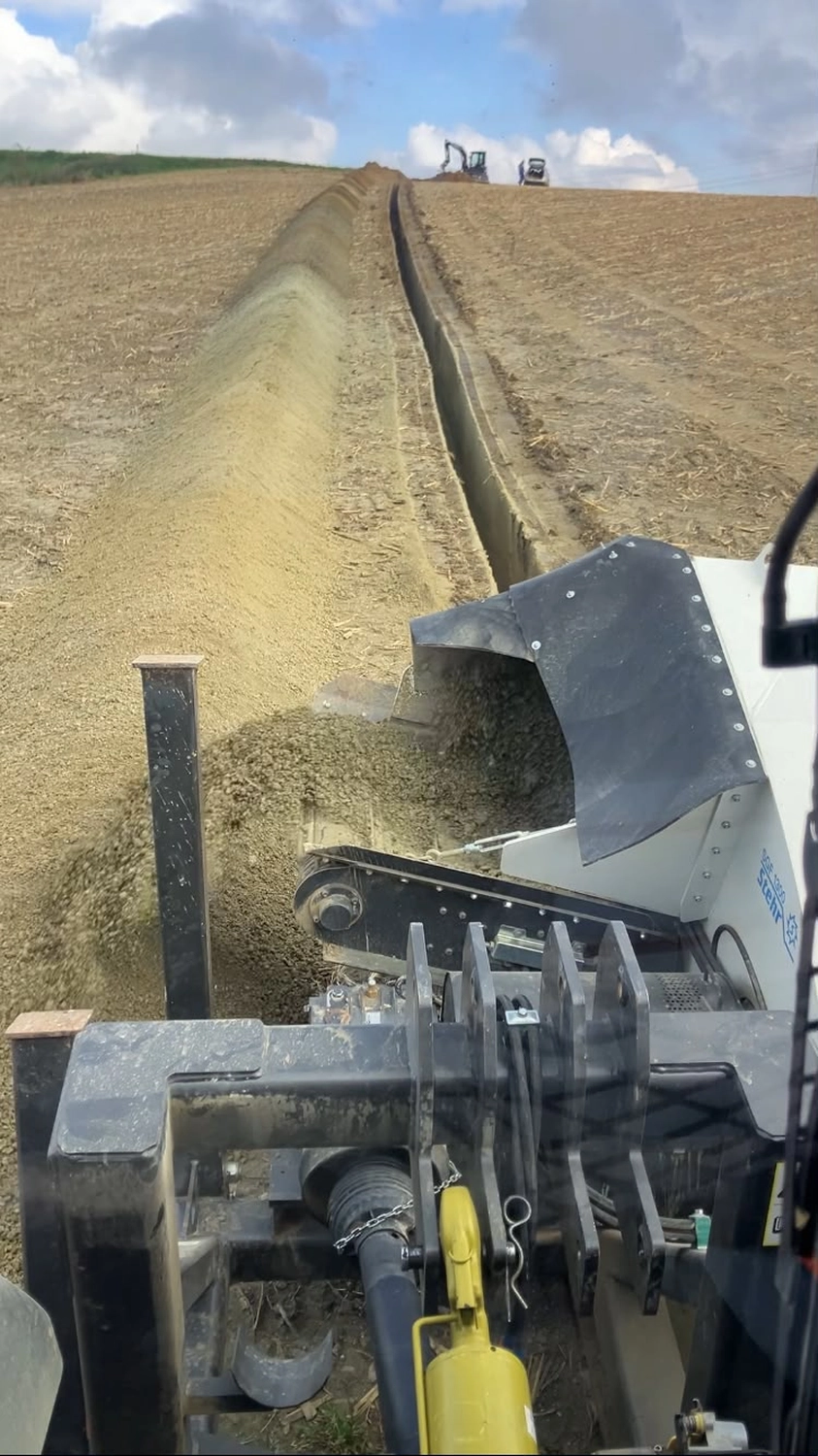

Das Team Fischerhöfe übernahm die Herstellung der Leitungstrasse mit der Grabenfräse SGF 1300. Die Trasse wurde mit einer Breite von 35 cm und einer Tiefe von 130 cm hergestellt. Nach dem Einbringen der verschweißten Gasleitung wurde der Graben unmittelbar wieder verfüllt.
In Bereichen mit bestehender Kabelinfrastruktur erfolgte die Leitungsverlegung in offener Bauweise, um vorhandene Versorgungsleitungen sicher zu berücksichtigen.
Die Schweißarbeiten an der Gasleitung sowie die Anbindung an die bestehende Biogasanlage und das neue Satelliten-BHKW wurden durch Max Zintl Green Energy ausgeführt. Das örtliche landwirtschaftliche Unternehmen unterstützte die Arbeiten beim Wiederverfüllen der Trasse.
Leistungsumfang
Herstellung einer rund 2,5 Kilometer langen Leitungstrasse
Verlegung einer Gasleitung DN 200
Grabenfräsverfahren mit der SGF 1300 (35 cm Breite/130 cm Tiefe)
Offene Bauweise in Bereichen mit bestehender Kabelinfrastruktur
Wiederverfüllung der Trasse nach Leitungsverlegung
Besondere Herausforderungen
Die Trasse führte durch unterschiedlichste Bodenverhältnisse – von leichten und sandigen Böden über schwere Bodenarten bis hin zu stark durchnässten Bereichen. Trotz der wechselnden Bedingungen konnte die Trasse mit der Grabenfräse wirtschaftlich und präzise hergestellt werden.

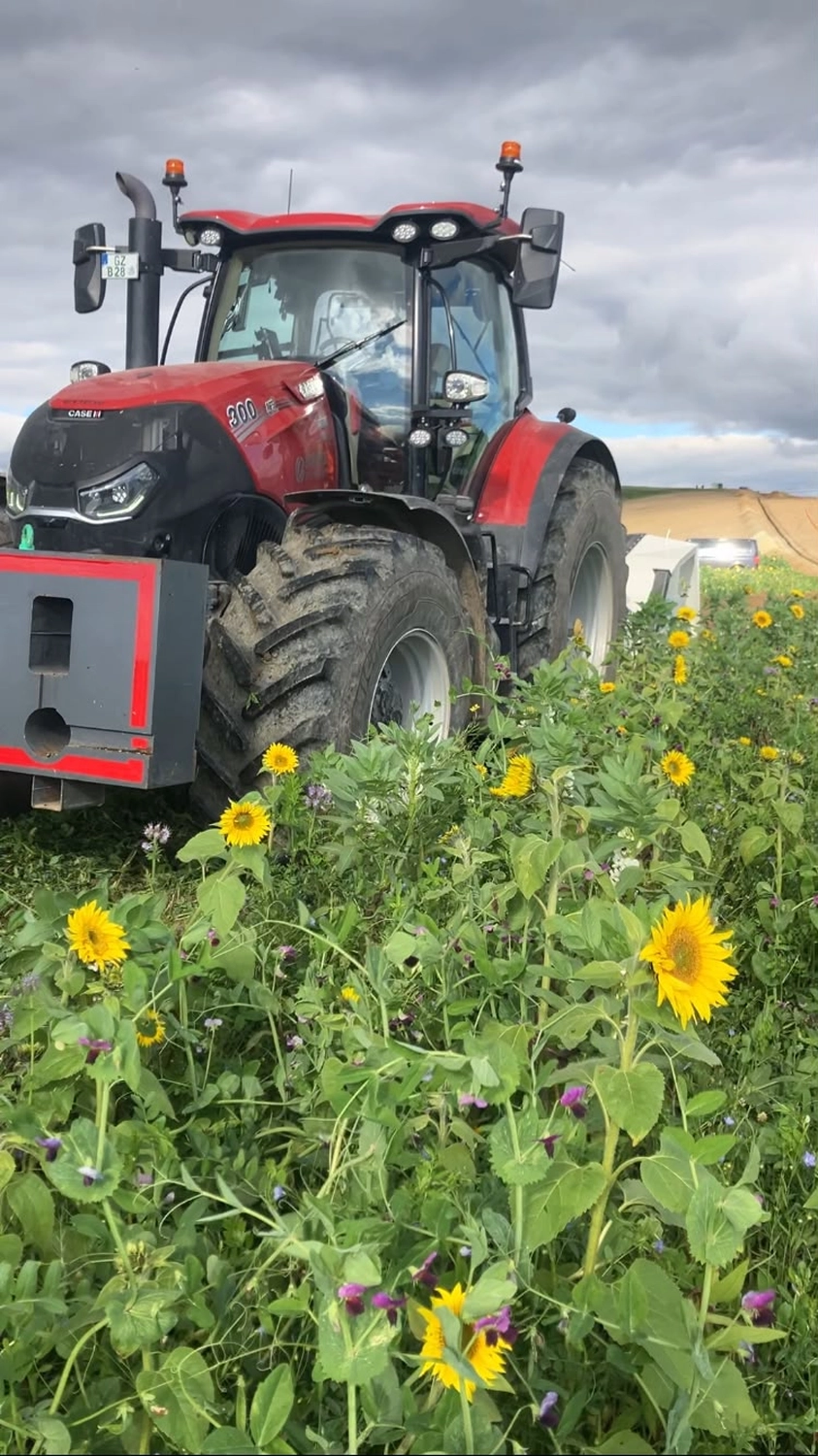

Ein weiterer Trassenabschnitt verlief durch ein bereits mit Sonnenblumen bestelltes Feld. Auch unter diesen Bedingungen konnte die Fräsarbeit zuverlässig ausgeführt werden.
Eine technische Besonderheit stellte der letzte rund 200 Meter lange Leitungsabschnitt dar. Hier wurde die Trasse mit einem definierten Gefälle hergestellt, sodass im späteren Betrieb der Gasleitung anfallendes Kondenswasser kontrolliert zum vorgesehenen Kondensatschacht zurücklaufen kann.
Projektbeteiligte
Projektleitung: Max Zintl, Green Energy
Generalunternehmer: Bioenergie Fischerhöfe
Ausführung: Team Fischerhöfe – Herstellung der Leitungstrasse und Verlegung der Gasleitung
