Kurzbeschreibung
Erschließung einer neuen Bio-Aussiedlung mit Strom-, Daten- und Trinkwasserversorgung unter anspruchsvollen Bodenverhältnissen. Herstellung mehrerer Grabenfrästrassen in extrem steinigem Untergrund der Bodenklasse 6.
Projektbeschreibung
Im Rahmen der Errichtung einer neuen Bio-Aussiedlung in Aalen, Baden-Württemberg, wurde das Team Fischerhöfe direkt durch den landwirtschaftlichen Betreiber mit der Herstellung der Versorgungsinfrastruktur beauftragt.

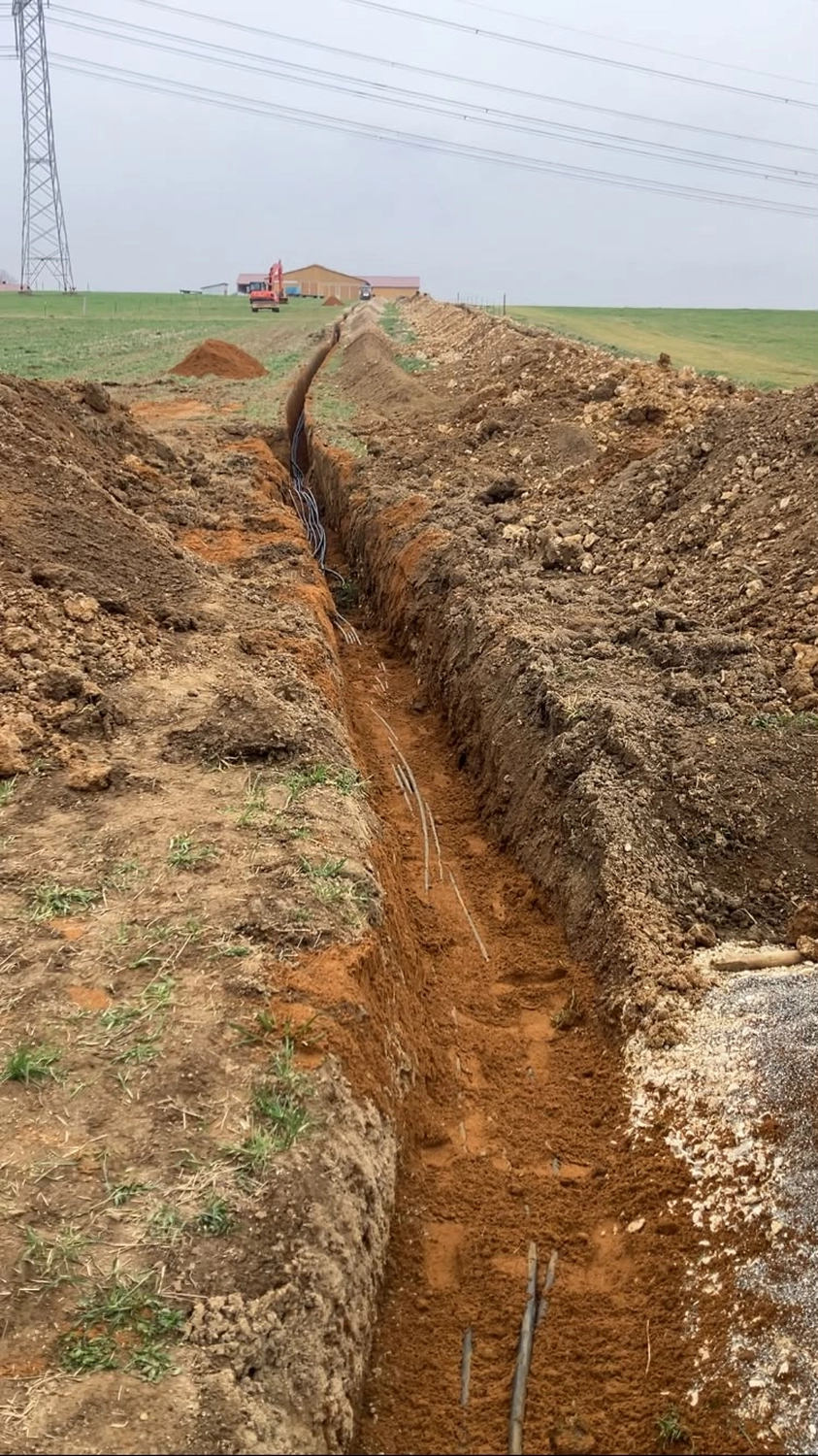

Für die Stromversorgung der neuen Hofanlage wurde eine Grabenfrästrasse zur rund 500 m entfernten Trafo-Station hergestellt. Hier entstanden die erforderlichen Trassen für insgesamt 17 Stromleitungen sowie Datenkabel zur Versorgung der verschiedenen Gebäude und Anlagenbereiche. Angeschlossen wurden unter anderem der Milchviehstall, der Hühnerstall, die Maschinenhalle sowie die Wechselrichter der auf den Dächern installierten Photovoltaikanlage.

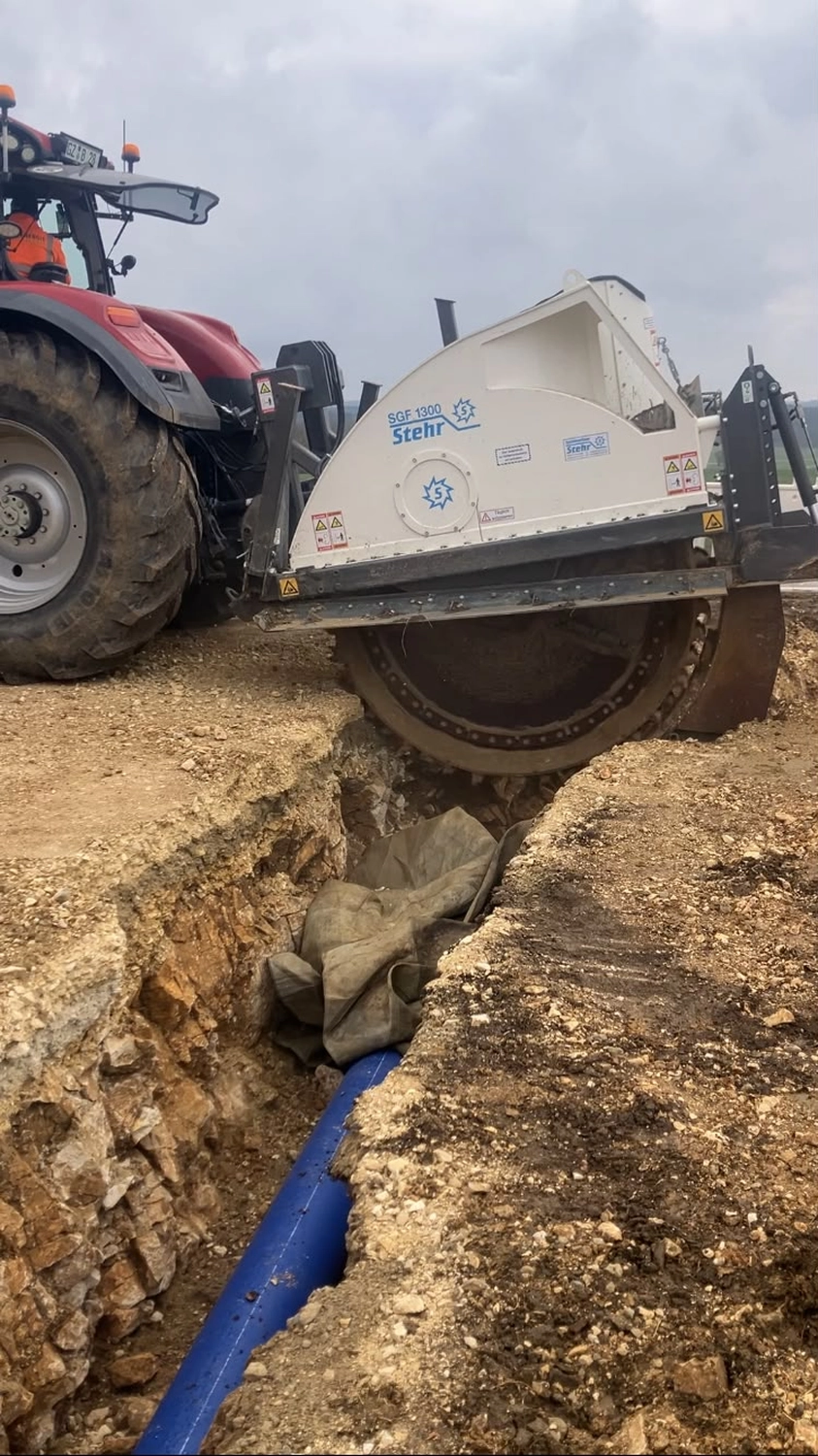

Zusätzlich wurde eine weitere Grabenfrästrasse für die Trinkwasserversorgung der Stallgebäude sowie des zukünftig geplanten Wohnhauses hergestellt. Die rund 600 m lange Trinkwasserleitung DN 90 wurde fachgerecht verlegt und durch die Stadtwerke an die bestehende Hauptwasserleitung DN 300 angeschlossen. Aufgrund brandschutztechnischer Anforderungen wurde zusätzlich ein Unterflurhydrant installiert.
Leistungsumfang
Herstellung von Grabenfrästrassen für Strom-, Daten- und Wasserinfrastruktur
Stromtrasse zur ca. 500 m entfernten Trafo-Station
Herstellung von Trassen für 17 Stromleitungen sowie Datenkabel
Versorgung von Stallgebäuden, Maschinenhalle und PV-Wechselrichtern
Herstellung einer ca. 600 m langen Trinkwassertrasse
Verlegung einer Trinkwasserleitung DN 90
Vorbereitung für den Anschluss an die öffentliche Wasserversorgung
Einbau eines Unterflurhydranten
Besondere Herausforderungen

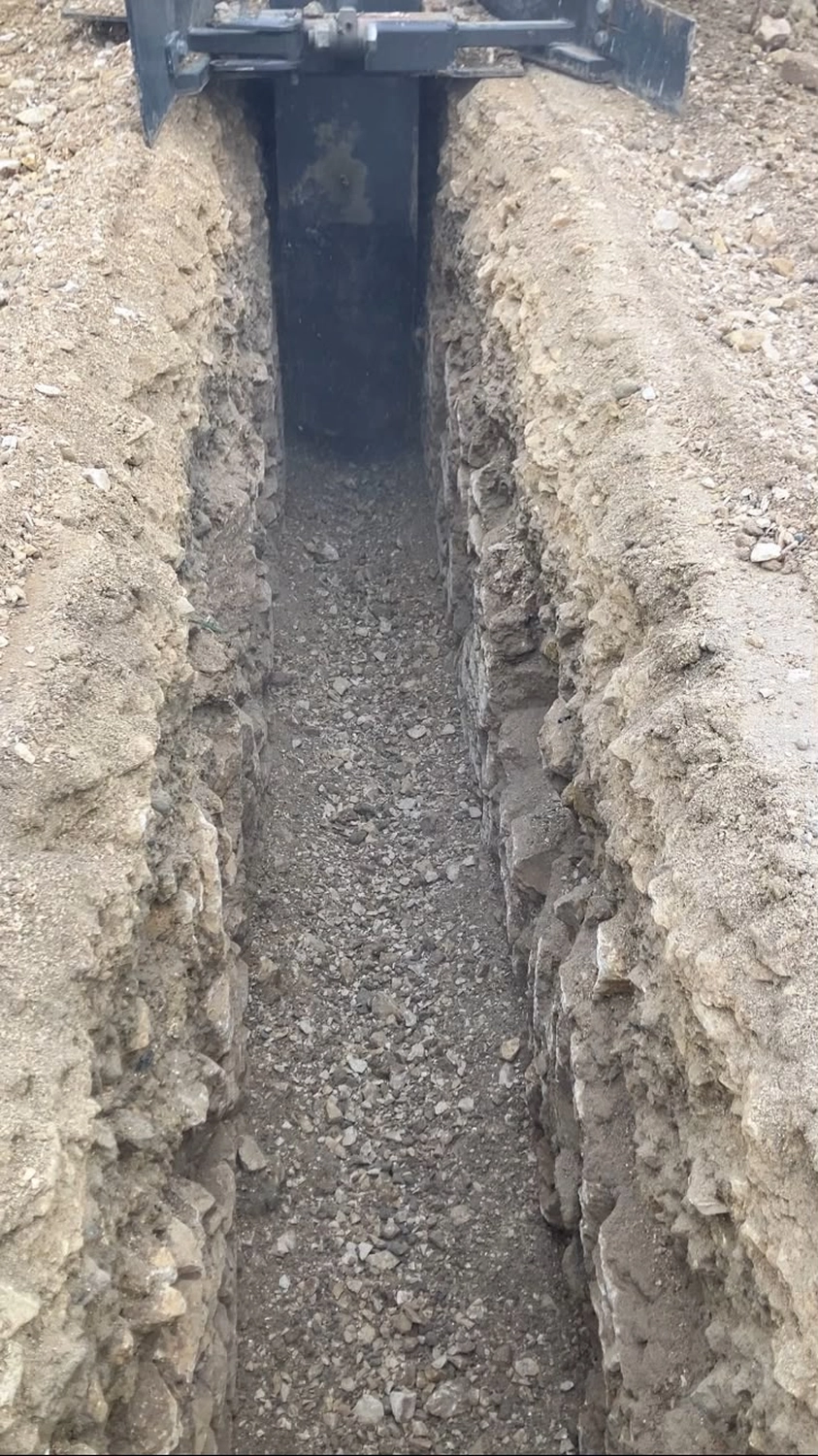

Eine besondere Herausforderung stellte der extrem steinige Untergrund der Bodenklasse 6 dar, wie er für die Region der Schwäbischen Alb typisch ist.
Parallel zu diesem Projekt wurde die Verlegung einer DN 300-Hauptwasserleitung mit einem anderen Fräsverfahren umgesetzt. Dabei wurden jedoch große Steinbrocken mit einer Größe von teilweise 20–30 cm aus dem Boden gelöst, die anschließend mit erheblichem logistischem Aufwand abgefahren und durch neues Verfüllmaterial ersetzt werden mussten.

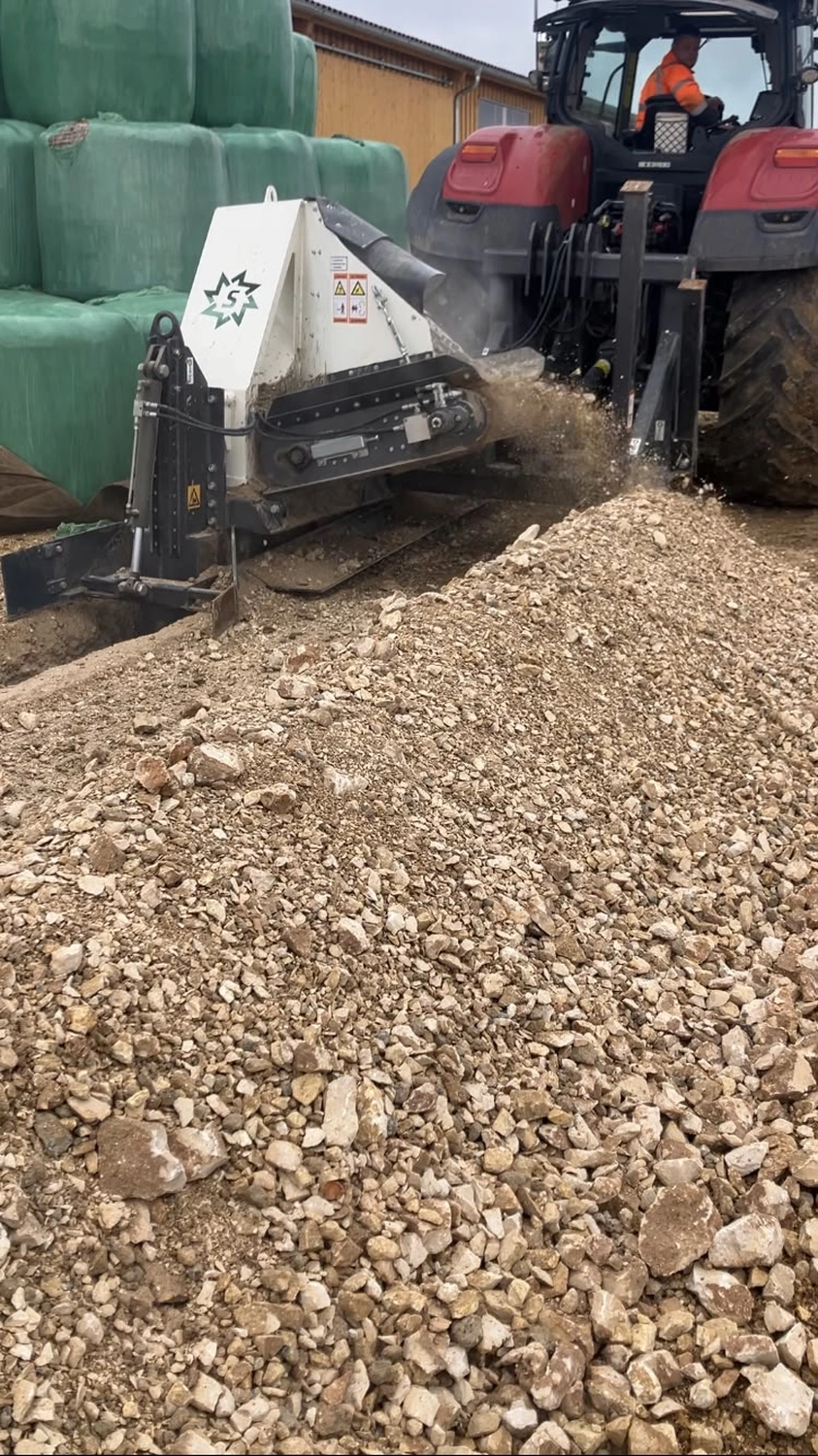

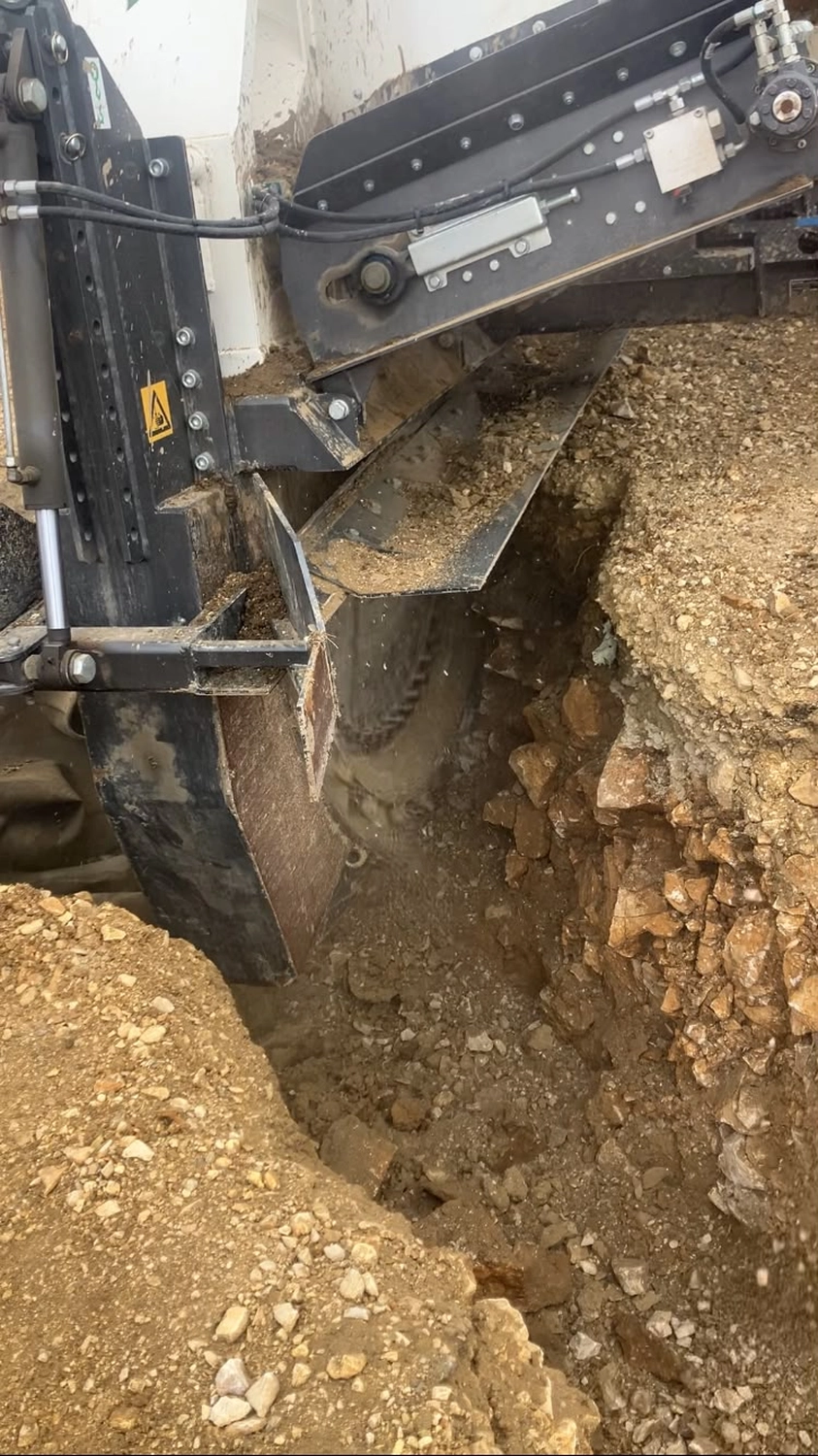

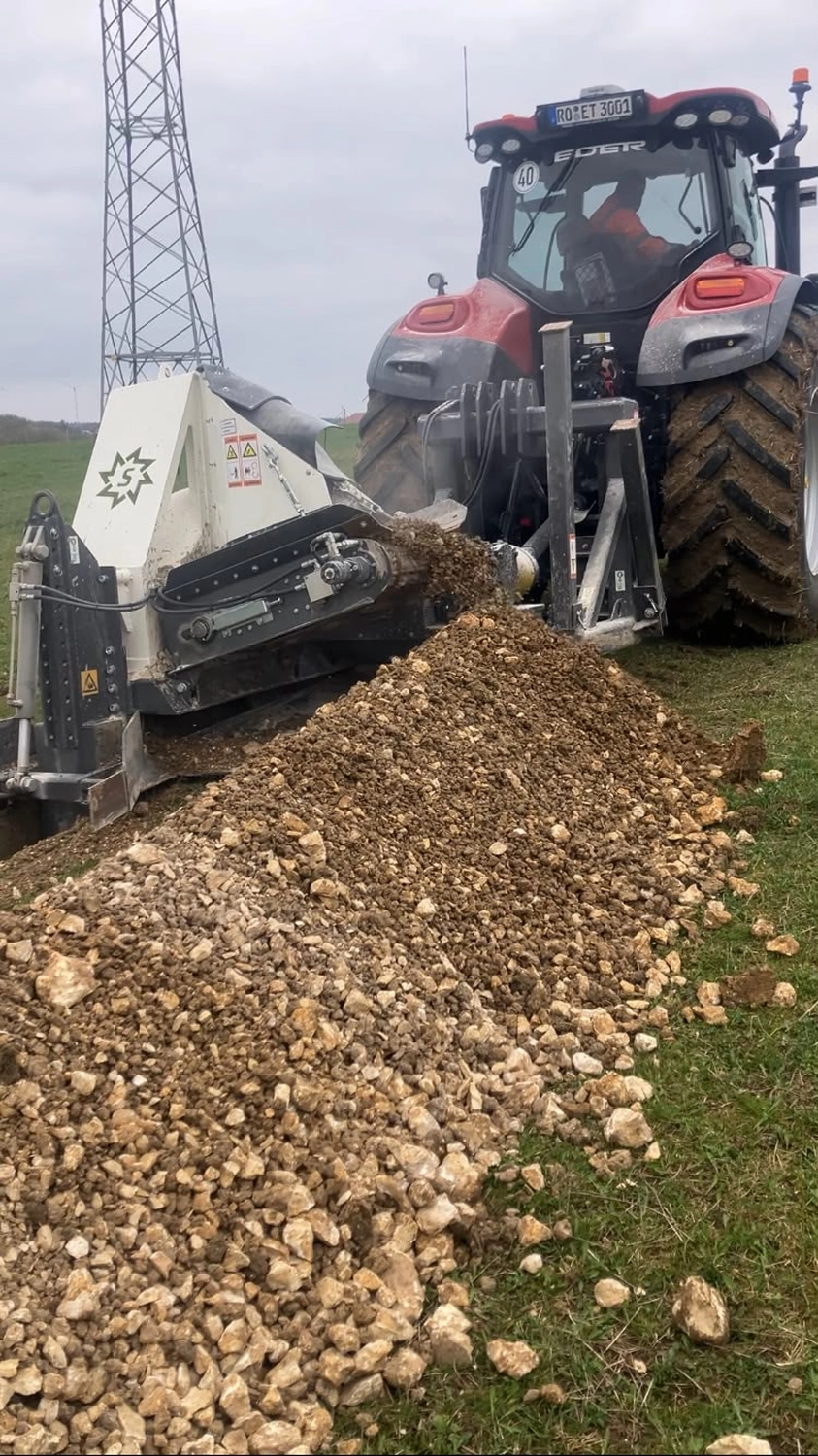

Die eingesetzte Grabenfrästechnik des Teams Fischerhöfe konnte das vorhandene Gestein deutlich feiner aufbereiten. Dadurch konnte das ausgefräste Material nach der erforderlichen Einsandung der Leitungen wieder zur Rückverfüllung verwendet werden. Dies reduzierte den Materialaustausch und ermöglichte eine effiziente und wirtschaftliche Bauausführung.
Projektbeteiligte
Auftraggeber: Landwirtschaftlicher Betrieb/Betreiber der Bio-Aussiedlung
Anschluss Wasserversorgung: Stadtwerke – Anschluss an das öffentliche Wasserversorgungsnetz
Ausführung: Bioenergie Fischerhöfe – Grabenfräsarbeiten und Herstellung der Versorgungsinfrastruktur
