Kurzbeschreibung
Herstellung einer rund 7 km langen Kabeltrasse zur Verlegung von 3×1×180 mm²-Kabeln inklusive Speedpipe. Ausführung überwiegend im Kabelpflugverfahren sowie in offener Bauweise, im Grabenfräsverfahren und im Horizontalspülbohrverfahren (HDD).
Projektbeschreibung
Im Rahmen des Projekts in Ichenhausen, Schwaben, war das Team Fischerhöfe mit der Ausführung der Kabelpflugarbeiten beauftragt. Auf den geeigneten Trassenabschnitten wurden 3×1×180 mm²-Kabel sowie eine Speedpipe verlegt.
Der Generalunternehmer Polzer Kabeltiefbau übernahm die Herstellung der offenen Kabelgräben, die Horizontalspülbohrungen (HDD) sowie sämtliche Straßenquerungen. Hierzu gehörten unter anderem Querungen von asphaltierten Feldwegen und Hauptverkehrsstraßen.

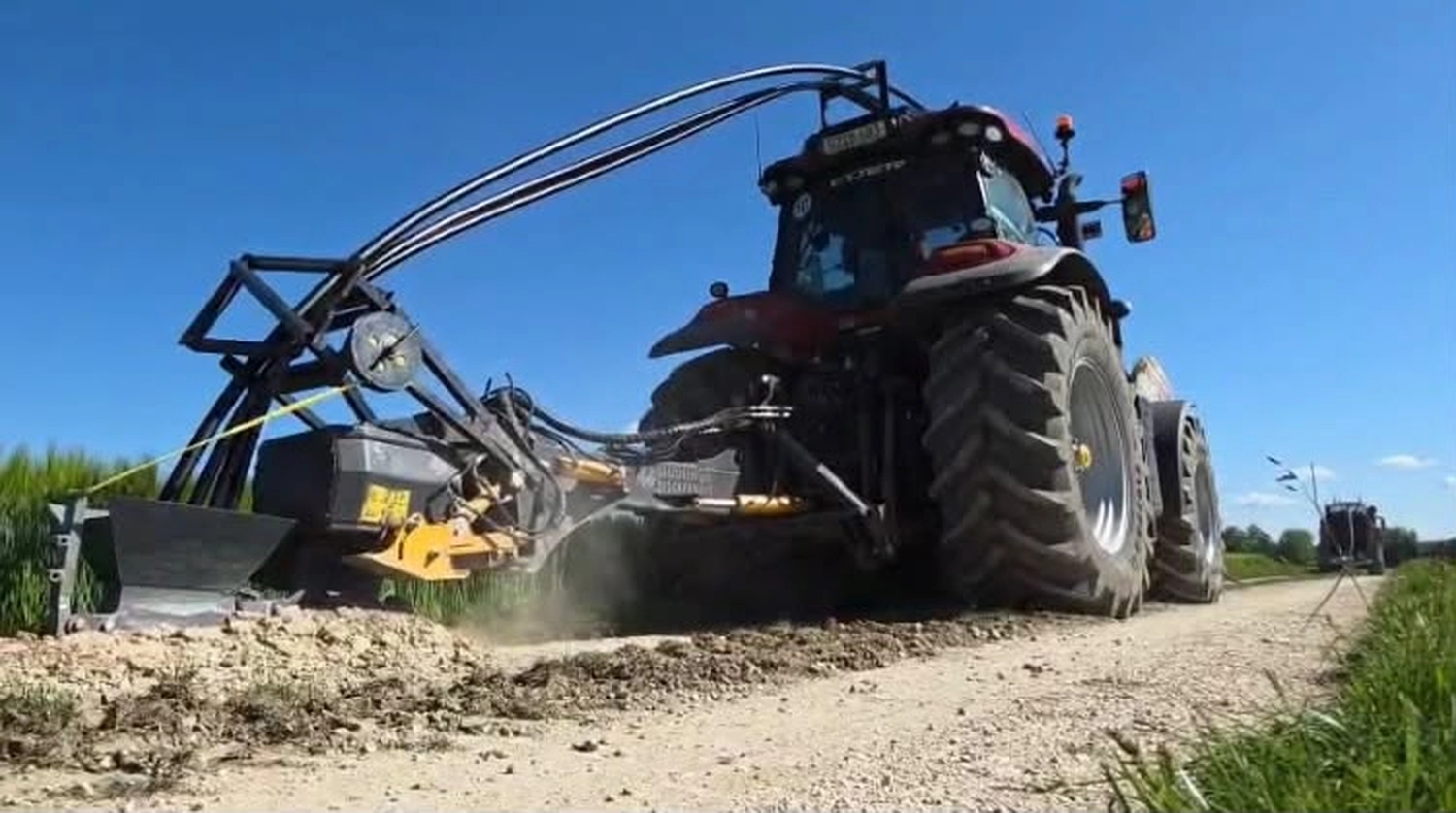

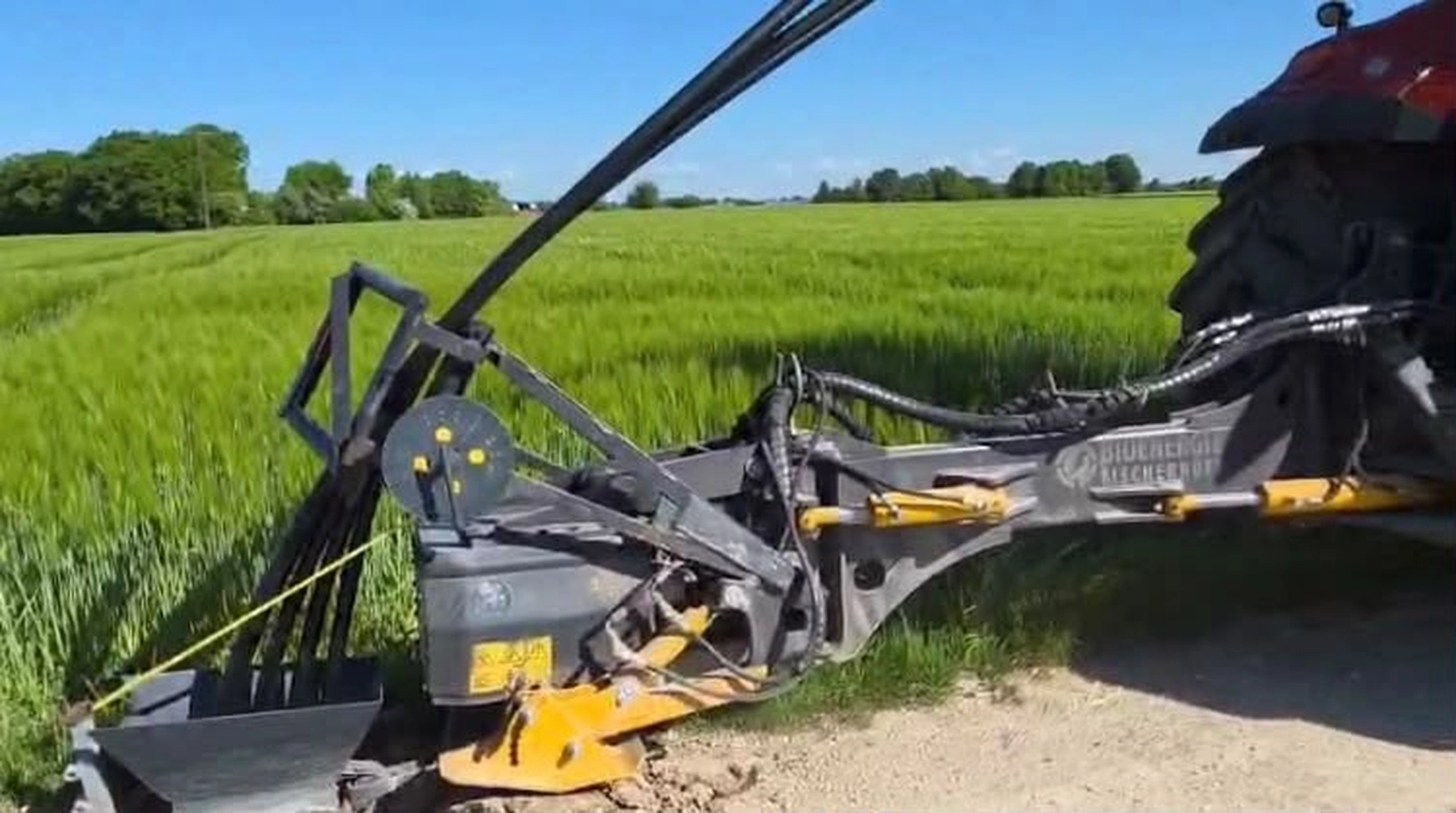

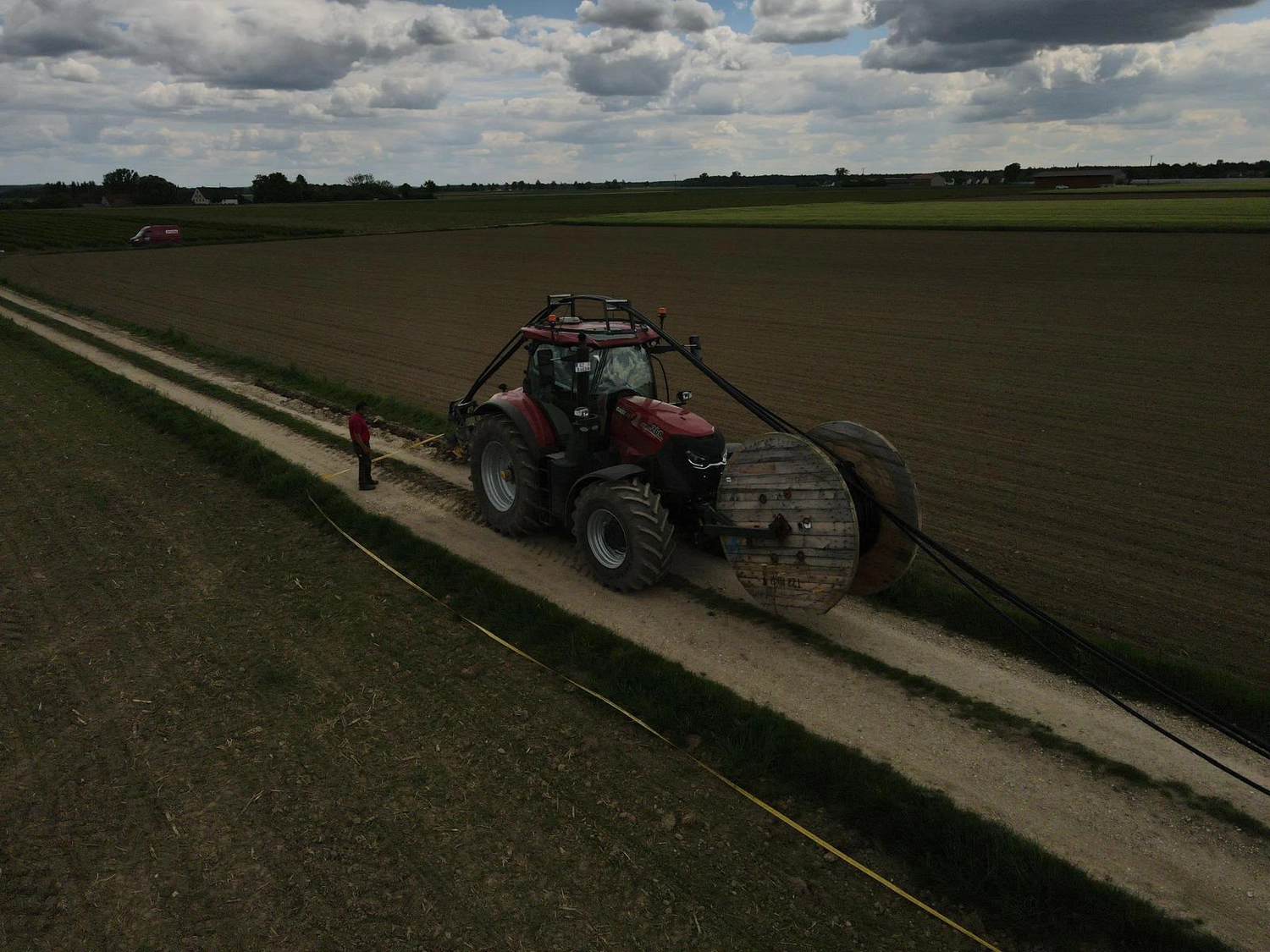

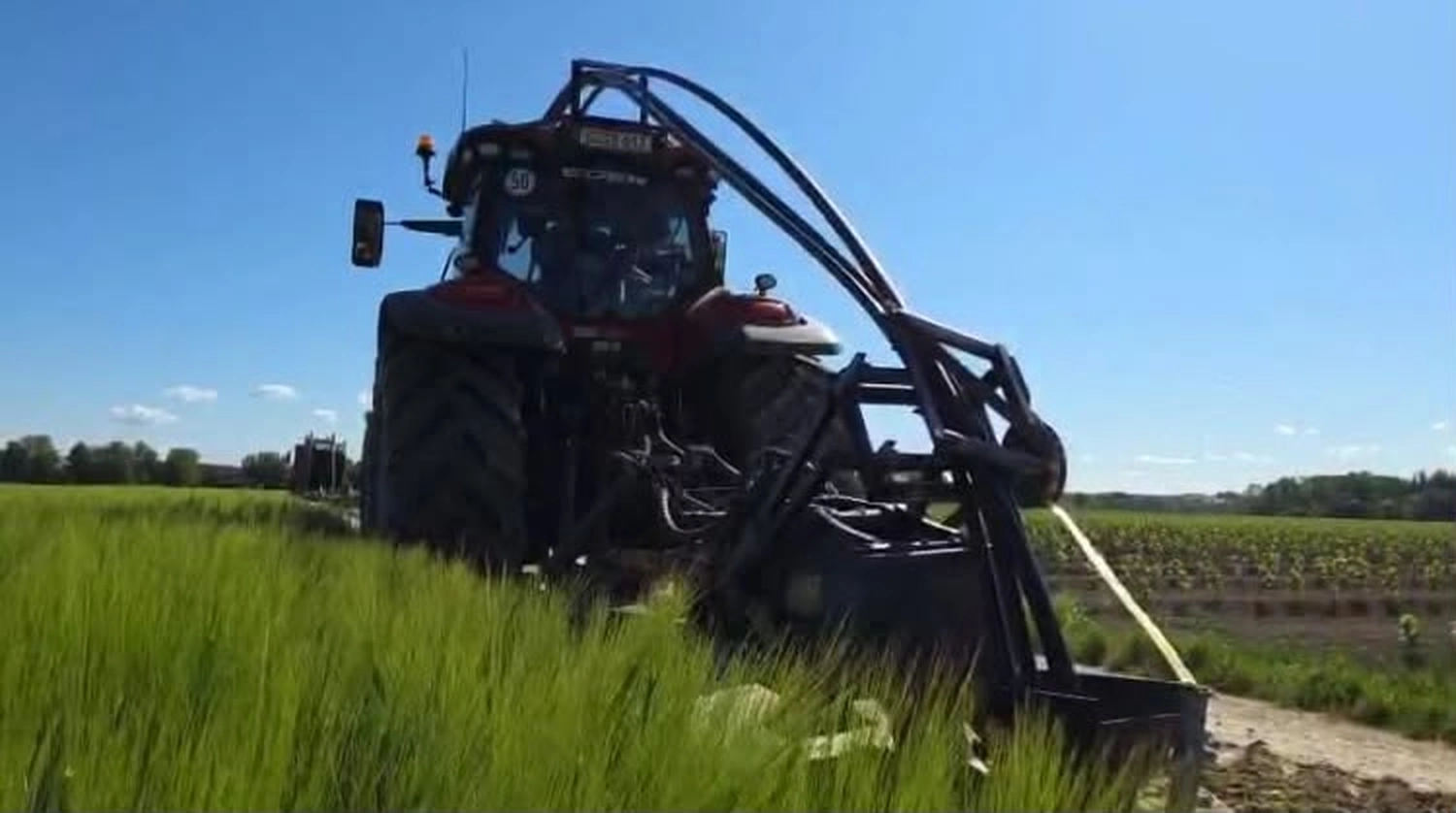

Das Team Fischerhöfe führte einen Großteil der rund 7 km langen Trasse im Kabelpflugverfahren auf gut befestigten, schottergebundenen Feldwegen aus.
Leistungsumfang
Herstellung einer rund 7 km langen Kabeltrasse

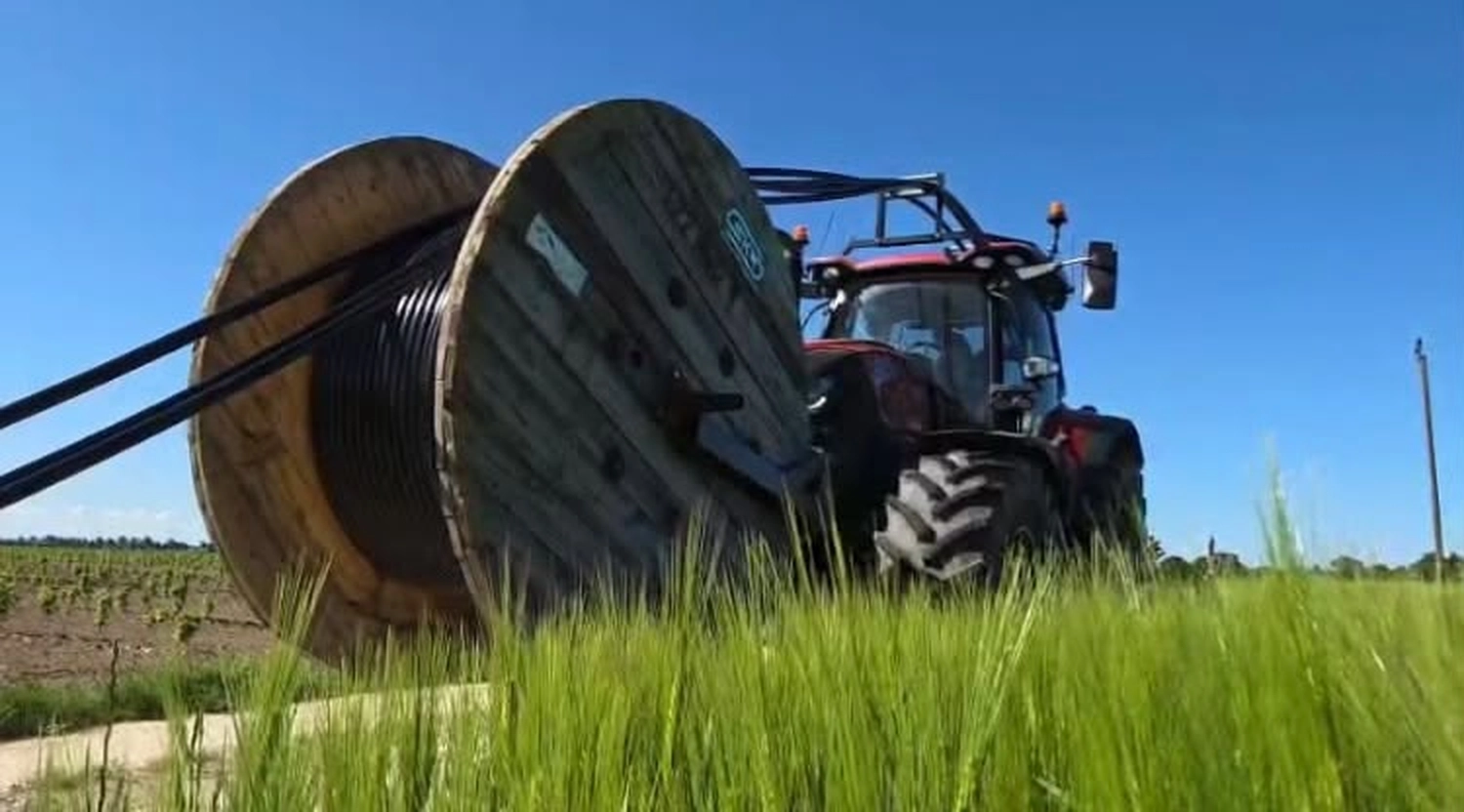

Verlegung von 3 × 1 × 180 mm²-Kabeln
Verlegung einer Speedpipe
Kabelpflugverfahren auf schotterbefestigten Feldwegen
Grabenfräsverfahren auf einem Teilabschnitt
Offene Bauweise und Horizontalspülbohrverfahren (HDD) durch den Generalunternehmer
Wiederherstellung und Verdichtung der Trasse mittels Vibrationswalzenzug
Besondere Herausforderungen
Ein wesentlicher Teil der Trasse wurde auf schotterbefestigten Feldwegen im Kabelpflugverfahren hergestellt. Nach der Verlegung wurde die Oberfläche unmittelbar mit einem Vibrationswalzenzug verdichtet und wiederhergestellt, wodurch ein effizienter Bauablauf ermöglicht wurde.
Im Bereich eines Waldweges stieß das Kabelpflugverfahren aufgrund einer unterirdisch liegenden, groß dimensionierten ehemaligen Eiche an seine technischen Grenzen. Um den Bauablauf ohne Verzögerung fortzuführen, wurde das Verfahren angepasst. Der betroffene rund 400 m lange Trassenabschnitt wurde anschließend vollständig mit der Grabenfräse hergestellt und die Kabel fachgerecht verlegt.
Projektbeteiligte
Projektleitung: Vensol
Generalunternehmer: Polzer Kabeltiefbau
Ausführung: Bioenergie Fischerhöfe – Kabelpflugarbeiten und Grabenfräsarbeiten auf Teilabschnitten
