Kurzbeschreibung
Herstellung einer rund 4,8 km langen Kabeltrasse für einen 3,5 MW Photovoltaikpark. Ausführung umfangreicher Grabenfräsarbeiten durch Wald- und Straßenbereiche unter anspruchsvollen Winterbedingungen.
Projektbeschreibung

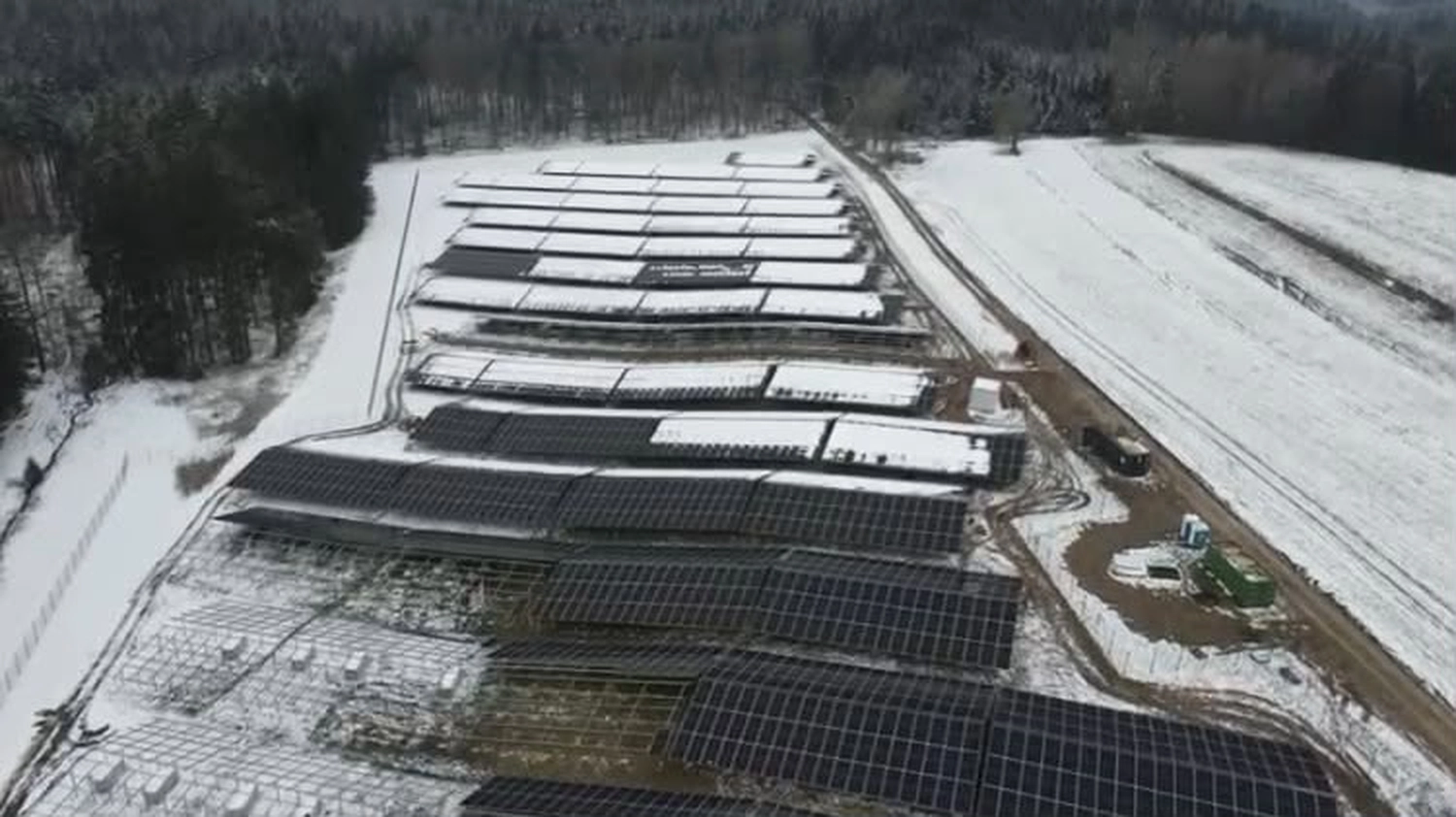

Im Rahmen der Errichtung eines 3,5 MW Photovoltaikparks in Oberschönegg im Allgäu wurde das Team Fischerhöfe mit der Herstellung anspruchsvoller Trassenabschnitte beauftragt.
Der PV-Park wurde durch die Härtlehof GmbH in Eigenleistung errichtet. Die Projektierung erfolgte über Vensol. Aufgrund schwieriger Bodenverhältnisse durch Frost konnten die ursprünglich begonnenen Trassenbauarbeiten mit Baggertechnik nach den ersten Bauabschnitten nicht wie geplant fortgeführt werden.

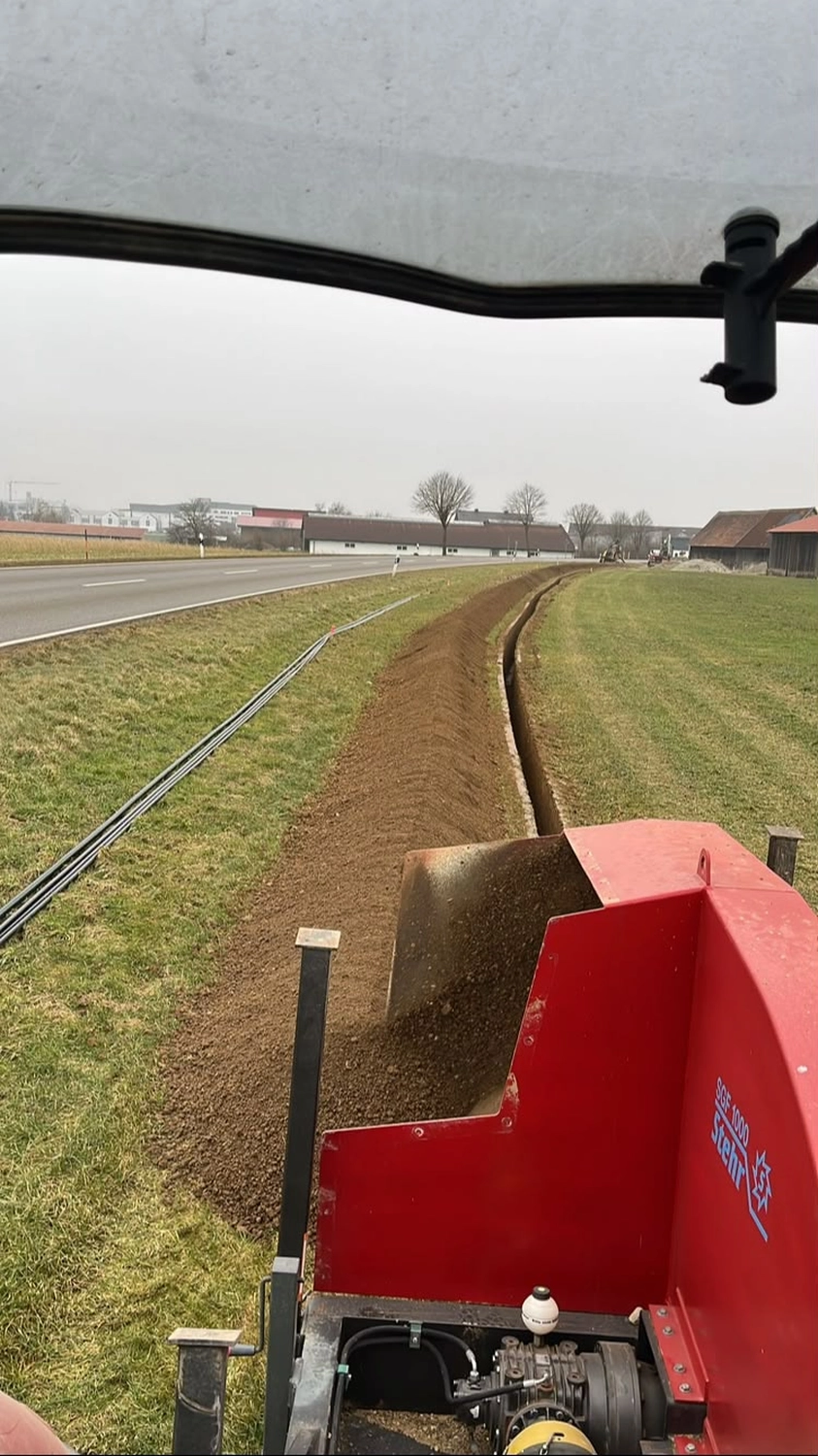

Daraufhin übernahm das Team Fischerhöfe die Herstellung der Haupttrasse durch Wald- und Straßenbereiche mittels Grabenfräse. Rund 70 % der anspruchsvollen Trasse wurden auf diese Weise hergestellt. Gemeinsam mit der Härtlehof GmbH erfolgte anschließend die Kabeleinführung sowie das Schließen und Verdichten der Trasse mit zwei Baggern.
Die erforderlichen Horizontalspülbohrungen (HDD) wurden bereits im Vorfeld durch Max Wild ausgeführt.
Leistungsumfang
Herstellung einer rund 4,8 km langen Kabeltrasse
Grabenfräsarbeiten durch Wald- und Straßenbereiche
Kabeleinführung gemeinsam mit der Härtlehof GmbH
Wiederherstellung und Verdichtung der Trasse
Ausführung unter anspruchsvollen Winterbedingungen
Querung einer Hochdruckgasleitung von Erdgas Schwaben in offener Bauweise
Besondere Herausforderungen
Eine besondere Herausforderung stellte die Durchführung der Arbeiten bei winterlichen Bedingungen mit Temperaturen von bis zu –6 °C dar. Trotz gefrorener Böden konnte die Trasse mit der Grabenfräse zuverlässig hergestellt werden.

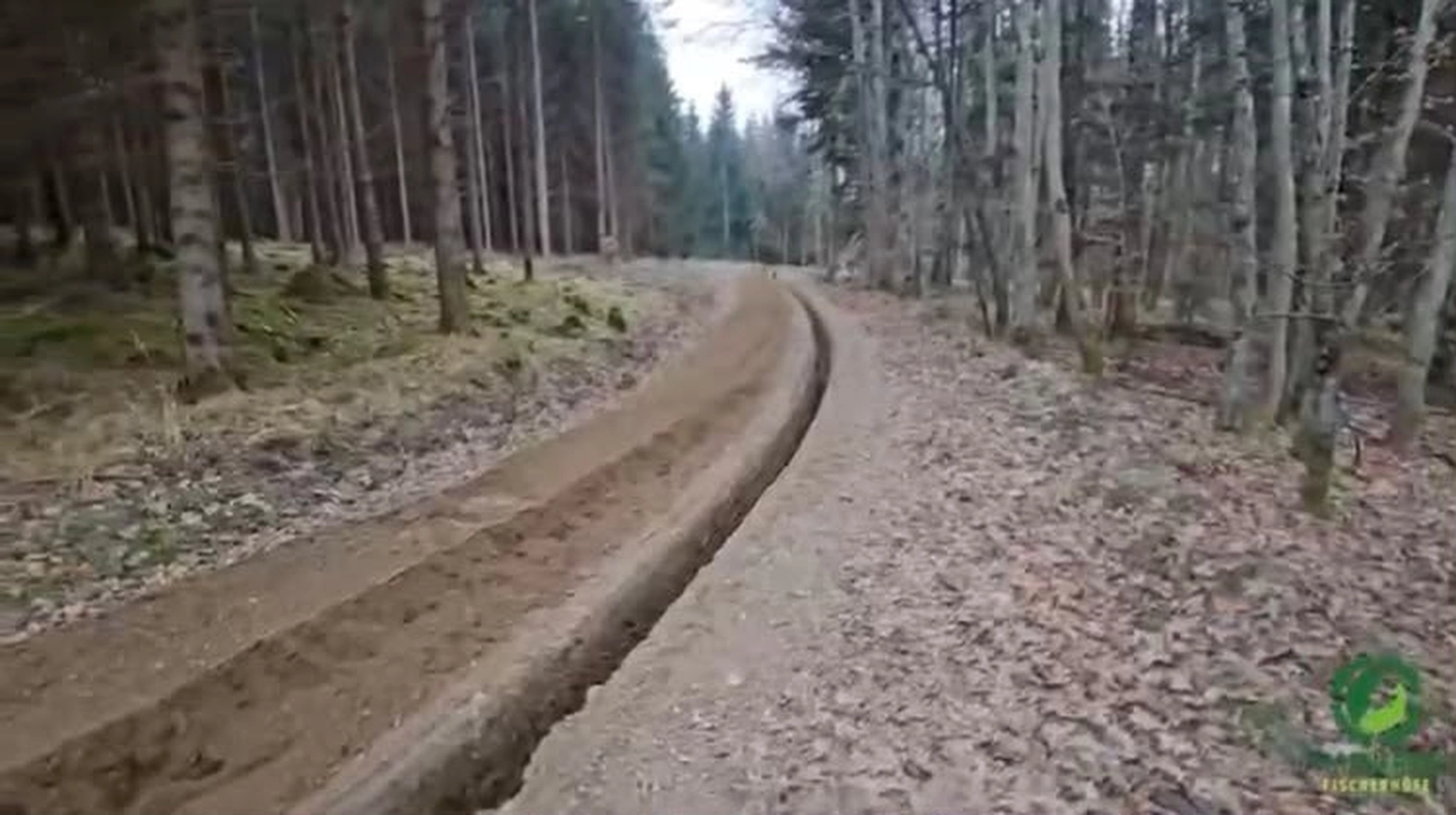

Zusätzlich erschwerten die engen Platzverhältnisse im Wald sowie kurvenreiche Wege mit teilweise engen 90-Grad-Bögen die Ausführung. Durch die hohe Flexibilität der Grabenfrästechnik konnten auch anspruchsvolle Trassenverläufe effizient umgesetzt werden.
Ein weiterer besonderer Abschnitt war die Querung einer Hochdruckgasleitung von Erdgas Schwaben. Dieser Bereich wurde aufgrund der vorhandenen Infrastruktur in offener Bauweise ausgeführt.
Projektbeteiligte
Projektierung: Vensol
Auftraggeber/Eigenleistung PV-Park: Härtlehof GmbH
Ausführung: Bioenergie Fischerhöfe – Grabenfräsarbeiten, Kabeleinführung und Trassenherstellung
